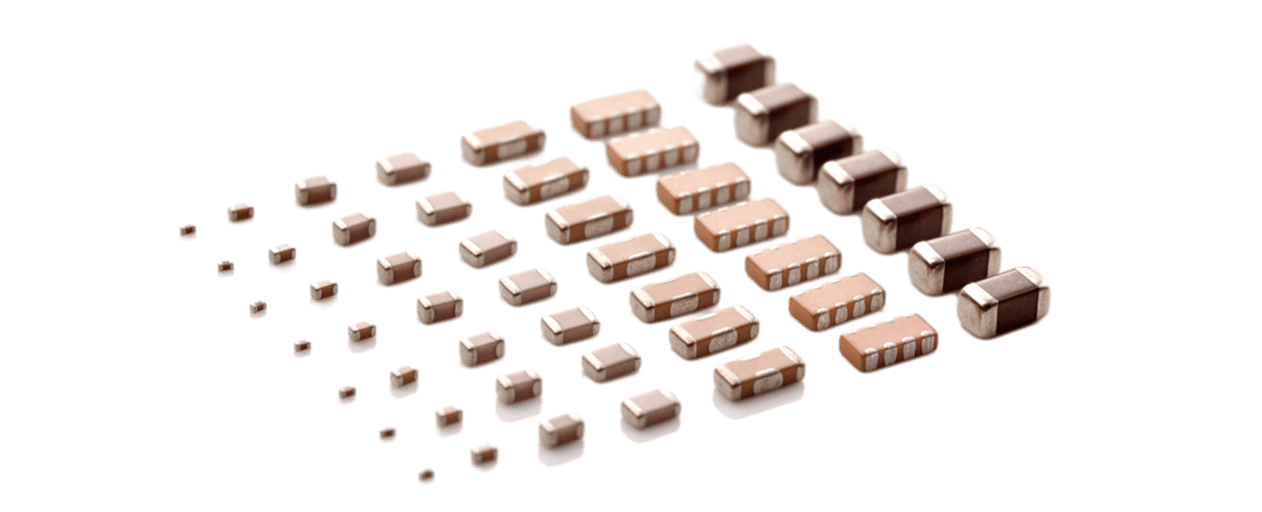

村田制作所(Murata)是全球知名的多層陶瓷電容器(MLCC)制造商，其產品廣泛應用于消費電子、汽車、工業控制等領域。然而，MLCC在生產、運輸、安裝和使用過程中容易受到機械應力的影響，導致裂紋、斷裂甚至失效。本文將結合村田MLCC的特點，分析機械應力問題的根源，并提出針對性的解決方案。

一、機械應力問題的根源

1. 生產與運輸環節

真空吸片不當：在自動化貼裝過程中，真空吸嘴若位置過低或吸力過大，可能直接對MLCC陶瓷本體施加壓力，導致中心區域出現微裂紋。此類裂紋在X射線或金相切片分析中可見，但肉眼難以察覺。

碰撞與跌落：MLCC在流轉過程中若發生碰撞或跌落，可能在瓷體表面形成微裂紋。這些裂紋在后續的熱應力或機械應力作用下會進一步擴展，最終導致失效。

2. 安裝與焊接環節

焊料過多：焊接時若兩端焊料量不均勻，會導致收縮應力不一致，使MLCC受到扭曲應力而產生裂紋。典型表現為焊料少的那一側出現45度裂紋。

電路板彎曲：在PCB切割、測試、連接器安裝及封裝過程中，若電路板受到扭曲力，會對焊接后的MLCC產生機械應力，導致裂紋。

3. 使用與維護環節

振動與沖擊：在汽車、工業設備等振動環境中，MLCC可能因長期受到機械應力而失效。例如，螺絲安裝、電路板點位鉚接等操作可能直接對MLCC施加沖擊力。

熱應力耦合：機械應力與熱應力的耦合作用會加速M(fèi)LCC的失效。例如，在高溫環境下，電路板彎曲導致的機械應力可能引發裂紋擴展。

二、解決方案

1. 優化生產與運輸流程

調整吸嘴參數：在自動化貼裝過程中，確保真空吸嘴的吸力適中，避免直接接觸MLCC陶瓷本體。建議使用高精度的貼裝設備，并定期檢查吸嘴的磨損情況。

輕拿輕放：在MLCC的流轉過程中，采用防靜電托盤和緩沖材料，避免產品之間的碰撞和跌落。對于已跌落的產品，應進行嚴格的外觀檢查和電性能測試。

2. 改進安裝與焊接工藝

控制焊料量：焊接時，焊料量應控制在MLCC本體高度的1/3至1/2范圍內。避免使用過量的焊料，以減少收縮應力不一致的問題。

優化PCB設計：在PCB布局時，應考慮MLCC的安裝位置和方向。避免將MLCC放置在螺絲孔附近或電路板分板切割線附近，以減少鎖螺絲和分板過程中的機械應力。對于大尺寸MLCC(如1210以上)，建議采用回流焊而非波峰焊，以減少熱應力沖擊。

使用支撐架：在電路板測試和安裝過程中，合理使用支撐架，避免電路板受力彎曲。對于易受機械應力影響的區域，可采用柔性封裝材料或增加緩沖層。

3. 選擇高可靠性產品

專用汽車級MLCC：村田制作所推出了針對汽車應用的高可靠性MLCC，這些產品在材料和結構上進行了優化，能夠更好地抵御機械應力和振動的影響。例如，采用軟端子設計的MLCC可以有效吸收應力，減少焊錫接合部的應力集中。

金屬支架電容：對于易受機械應力影響的場景，可選擇金屬支架電容。其內部的金屬端子能夠吸收應力，減少裂紋的產生。

4. 加強維護與檢查

定期檢查：在設備維護過程中，應定期檢查MLCC的安裝狀態和電性能。對于已出現裂紋或失效的MLCC，應及時更換。

超聲波探傷：對于關鍵應用中的MLCC，可采用超聲波探傷技術進行內部缺陷檢測。超聲波探傷能夠準確識別MLCC內部的微裂紋和分層缺陷，提高產品的可靠性。

村田MLCC電容的機械應力問題是一個復雜的技術挑戰，涉及生產、運輸、安裝和使用等多個環節。通過優化生產與運輸流程、改進安裝與焊接工藝、選擇高可靠性產品以及加強維護與檢查，可以有效減少機械應力對MLCC的影響，提高產品的可靠性和使用壽命。在實際應用中，應根據具體場景制定針對性的解決方案，確保MLCC在各種環境下都能穩定工作。
